系統構成
1．電 腦： a 軟件:編程軟件和控制軟件
b 軌跡信號輸出和控制接口
2．振鏡系統:
振鏡是使激光按照預定軌跡運行的執行機構，它主要由高精度伺服電機，電機驅動板、反射鏡、F—θ透鏡及直流供給電源組成。

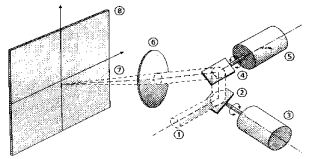

振鏡系統光路示意圖外形圖
① 由激光器發出的入射光束；
② 反射鏡1；
③ 振鏡電機1；
④ 反射鏡2；
⑤ 振鏡電機2；
⑥ F-θ透鏡；
⑦ 輸出光束；
⑧ 打標區域；
如圖所示，由YAG激光器輸出的激光束經反射鏡1反射到反射鏡2上，再由反射鏡2反射到F-θ透鏡上，最后由F-θ透鏡聚焦到焦平面的打標區域上。反射鏡由振鏡電機控制其偏轉角度，而振鏡電機的偏轉則由計算機通過D/A卡來控制，使激光按照計算機設定的圖案、文字軌跡運行。
a 振鏡驅動電源
b 振鏡電機
c 反射鏡
d 聚焦鏡
